GreenMaster-C

Från- och tilluftsaggregat (Batterivärmeväxlare)

GreenMaster-C-F och GreenMaster-C-T är två olika typer av luftbehandlingsaggregat som används för att hantera luftkvaliteten i inomhusmiljöer. Båda dessa aggregat är utformade för att vara energieffektiva och kan användas för att återvinna, värma eller kyla luften.

GreenMaster-C-F är ett frånluftsaggregat som är utformat för att avlägsna förorenad/smutsig luft från en byggnad och samtidigt återvinna en del av värmen från den avlägsnade luften. Detta görs genom att aggregatet tar in den smutsiga luften och låter den passera genom ett filter för att avlägsna partiklar och andra föroreningar. Efter det passerar luften genom ett kylbatteri, där värmen överförs till en värmepump. Kylbatteriet är fyllt med en flytande blandning, vanligtvis etylalkohol/etylenglykol eller glykol, som fungerar som en kylvätska eller värmebärare. Efter att värmen har överförts till värmepumpen, släpps den avlägsnade luften ut ur byggnaden.

GreenMaster-C-T å andra sidan är ett tilluftsaggregat som tar in frisk luft utifrån och behandlar den för att skapa en hälsosam och bekväm inomhusmiljö. Detta kan göras genom att aggregatet använder olika batterier, som är konfigurerade för att återvinna, värma eller kyla luften. Till exempel kan ett återvinningsbatteri användas för att återvinna värmen från den utgående luften och överföra den till den inkommande friska luften. Ett värmebatteri kan användas för att värma upp luften under kalla vintermånader, medan ett kylbatteri kan användas för att kyla ner luften under varma sommarmånader.

Båda dessa aggregat är mycket användbara för att förbättra inomhusluftens kvalitet och kan bidra till att minska energikostnaderna. Genom att använda dessa aggregat kan man också minska behovet av traditionella uppvärmnings- och kylsystem, vilket kan leda till betydande besparingar på energikostnaderna. Oavsett vilken typ av aggregat man väljer att använda är det viktigt att välja en som är rätt dimensionerad för den byggnad eller utrymme där den ska användas, för att säkerställa att den fungerar optimalt och ger önskad inomhusmiljö.

Nedladdningsbara filer

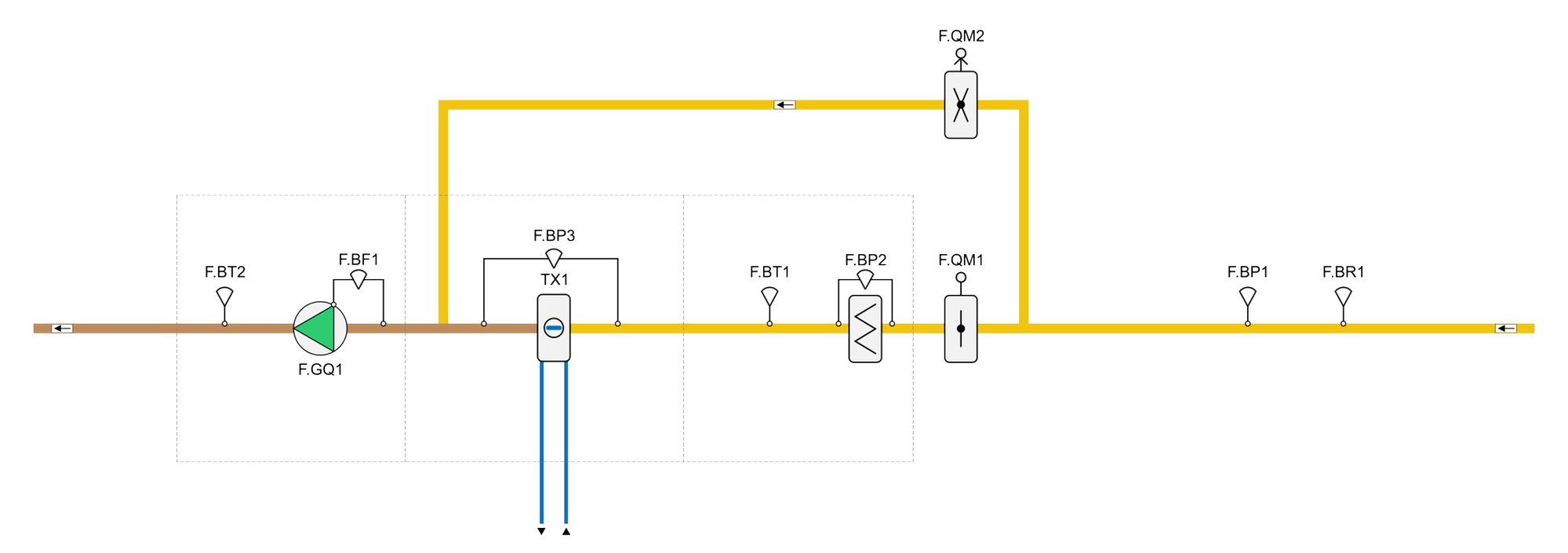

Flödesbild, GreenMaster-C-F

Förstora bilden

GreenMaster-C-F används oftast i fastigheter med befintliga frånluftsfläktar som behöver bytas ut, antingen på grund av ålder eller på grund av nya energikrav. GreenMaster-C-F kan levereras antingen med eller utan bypass för brandförbigång.

Flödesbild, GreenMaster-C-T

Förstora bilden

GreenMaster-C-T används vanligtvis i delar av fastigheter som behöver ren tilluftsventilation, antingen som fristående aggregat eller som en del av ett batteriväxlarsystem. Läs mer om kombinations-/batteriväxlarsystem längre ned. Vissa installationsmiljöer kräver helt separata till- och frånluftsaggregat, till exempel tyngre industrier eller storkök. I sådana installationer passar GreenMaster-C-T bra in, antingen som en del av ett system eller som fristående ventilationsaggregat.

Flödesbild med återvinningsbatterier

GreenMaster-C-T och GreenMaster-C-F kan användas i en gemensam lösning med återvinningsbatterier. I aggregatvalsprogrammet GreenMaster Application är det möjligt att beräkna två aggregat för kombinerad inbyggnad. Nedan visas ett typexempel på en installation med batterivärmeväxlare, där kunden använder ett GreenMaster-C-T och ett GreenMaster-C-F-aggregat.

Förstora bilden

Att välja storlek och typ

Det gröna fältet nedan representerar den rekommenderade luftflödesområdet för optimal energieffektivitet, medan det blåa fältet representerar en högre luftflödesnivå som kan väljas om det krävs högre prestanda. Det gula området är avsett för applikationer som kräver ett högt luftflöde och där luftmotståndet är högre, såsom när man använder en extern värmeväxlare eller liknande.

Det är viktigt att notera att slutet av det gröna området är ungefär 1,5 m/s över det inbyggda batteriet, medan slutet av det blåa området är 2,0 m/s och slutet av det gula området är 4,0 m/s. Dessa hastigheter är relevanta för val av GreenMaster-storlek och hjälper till att optimera energieffektiviteten.

Ladda ner GreenMaster Aggregatvalsprogram och beräkna aggregatet i detalj för mer exakt information.

GreenMaster Aggregatvalsprogram

Förstora bilden

Dimensioner och mått, GreenMaster-C

Förstora bilden

Vi har designat GreenMaster-C för att optimera storleken för alla interna komponenter, samtidigt som tillräckligt utrymme för bekväm service bibehålls.

GreenMaster-C
	2	3	4	5	6	7	8	9	10	11	12	13
B	910	1010	1410	1710	2010	2210	2430	2710	3130	3430	3730	4130
H	612	720	860	912	1114	1214	1314	1414	1664	1839	1839	2367
L	1900	2100	2100	2100	2300	2300	2500	2500	2500	2700	2700	2700
L1	600	700	600	600	600	600	600	600	600	600	600	600
L2	700	700	700	700	700	700	700	700	700	700	700	700
L3	600	700	800	800	1000	1000	1200	1200	1200	1400	1400	1400
aB	750	800	1200	1500	1800	1900	2000	2000	2600	2900	3200	3600
aH	400	500	600	700	900	900	1000	1200	1400	1600	1600	2000
FidB	700	800	1200	1500	1800	1900	2000	2000	2600	2900	3200	3600
FidL	200	200	200	200	200	200	200	300	300	400	400	400

Data för tillval och tillbehör återfinns i GreenMaster Application. Där finns flera olika valmöjligheter, till exempel "FID" (Fläkt-i-drift), viktdata, ampere, SFP, verkningsgrad-/effektivitet och mycket mer.

GreenMaster-C-F + NIBE Värmepump

GreenMaster-C-F Frånluftsaggregat är anpassade att användas i ett komplett system tillsammans med en separat värmepump från NIBE. Modellen är utformad med NIBE Climate Solutions som partner och med möjlighet att ansluta en NIBE-värmepump för att dra nytta av frånluftsenergin i fastigheten.

Ett tilluftsaggregat tar in luft från utsidan och värmer upp den till önskad temperatur innan den fortsätter in i byggnaden. Ett frånluftsaggregat tar bort luft från inomhusmiljön och kyler ner den (samtidigt som aggregatets vätskesystem värms upp) genom att utvinna värmeenergi från luften innan den sedan släpps ut i omgivningen. Båda typerna av aggregat kan vara energieffektiva och bidra till en behaglig inomhusmiljö.

Genom att ansluta en NIBE-värmepump till GreenMaster-C-F kan man ta vara på frånluftsenergi och på så sätt minska energiförbrukningen och kostnaderna för uppvärmning av byggnaden. Detta är en miljövänlig lösning som kan bidra till att minska klimatpåverkan och spara energi.

NIBE Värmepumpar - Dimensioner och mått
	NIBE F1155	NIBE F1355
Bredd	600	600
Djup	620	620
Höjd	1500-1525	1800-1825

**Välj din GreenMaster-C-F och NIBE-värmepump**
	Boarea (m²)¹	Luftflöde (l/s)	Värmepump-/ar	Kyleffekt i frånluft (kW)
GM-C-F-2	860	400	F1155-12	9
GM-C-F-2	1070	500	F1155-16	11
GM-C-F-3	1286	600	F1155-16	13
GM-C-F-3	1929	700	F1355-28	19
GM-C-F-4	2143	1000	F1355-45	25
GM-C-F-4	3214	1500	F1355-45 + F1155-12	37
GM-C-F-5	3429	1600	F1355-45 + F1155-12	37
GM-C-F-5	4500	2100	F1355-45 + F1355-28	48
GM-C-F-6	4714	2200	2 x F1355-45	57
GM-C-F-6	6643	3100	2 x F1355-45 + F1155-12	70
GM-C-F-7	7286	3400	2 x F1355-45 + F1155-16	76
GM-C-F-7	9000	4200	3 x F1355-45	94
GM-C-F-8	6429	3000	2 x F1355-45 + F1155-12	71
GM-C-F-8	10714	5000	3 x F1355-45 + F1355-28	118
GM-C-F-9	8571	4000	3 x F1355-45	95
GM-C-F-9	12857	6000	4 x F1355-45 + F1355-28	142
GM-C-F-10	10714	5000	4 x F1355-45	120
GM-C-F-10	17143	8000	6 x F1355-45	190
GM-C-F-11	17357	8100	6 x F1355-45	192
GM-C-F-11	21429	10000	8 x F1355-45	235
GM-C-F-12	21643	10100	8 x F1355-45	241
GM-C-F-12	25714	12000	9 x F1355-45	285
GM-C-F-13	23571	11000	9 x F1355-45	262
GM-C-F-13	36429	17000	9 x F1345-60	400

Antaget 35 liter/sekund & lägenhet, och en genomsnittlig lägenhetsarea på 75 m²
